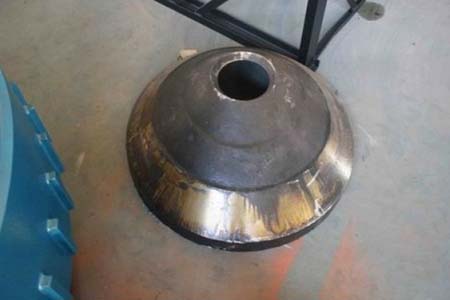

GP200圆锥破碎壁

常用别名:

液压多缸圆锥破碎机、动锥破碎壁、破碎壁、多缸圆锥破动锥衬板

主要材质:

中锰钢(Mn8),高锰钢(Mn13-3,Mn13-4,Mn13Gr2),超高锰钢(Mn18,Mn18Gr2)

制造工艺:

消失模铸造,石英砂砂型铸造,树脂砂砂型铸造

适用物料:

玄武岩、花岗岩、辉绿岩、河卵石、石英石、建筑垃圾、各类有色金属矿石等

应用范围:

矿山矿石破碎、高硬度岩石物料破碎、建筑物料破碎

产品特色:

支持来图来样加工或者现场绘制,按需定制

咨询产品 索取报价
您也可以通过电话联系我们  0313-4235522 或者 13833335917

产品介绍

破碎壁是圆锥破碎机的主要部件之一,又名叫动锥,是用圆锥头固定在圆锥身躯上。圆锥破碎机的破碎壁采用新型复合材料锻造而成,具有强耐磨、性价比高、应用领域广等特点。圆锥破碎壁是圆锥头固定在圆锥躯体上的,二者之间浇铸有环氧树脂,新安装或新更换的圆锥破碎壁工作6~8小时后,应检查其紧固情况,发现松动应立即紧固。

圆锥破碎机其结构主要有机架、水平轴、动锥体、平衡轮、偏心套、上破碎壁(固定锥)、下破碎壁(动锥)、液力偶合器、润滑系统、液压系统、控制系统等几部分组成。

圆锥式破碎机工作时,破碎壁表面时而靠近又时而离开轧臼壁的表面,从而使物料在上下破碎壁组成的环形破碎腔内不断的收到挤压、冲击和弯曲而破碎。

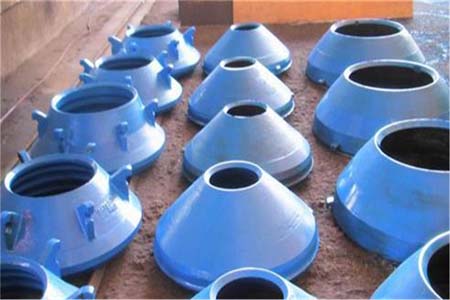

锰13(Mn13)轧臼壁破碎壁

Mn13具有很高的抗拉强度、塑性和韧性以及无磁性,即使零件磨损到很薄,仍能承受较大的冲击载荷而不致破裂,可用于铸造各种耐冲击的磨损件。

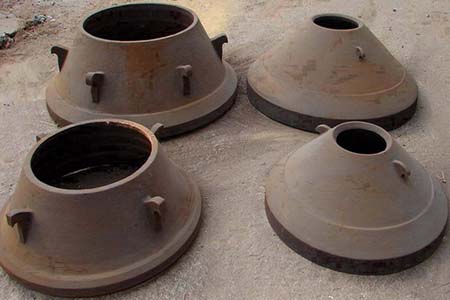

锰13铬2(Mn13Cr2)轧臼壁破碎壁

采用Mn13Cr2材质,即在降低传统高锰钢CMn含量的同时,加入Cr元素,弥补了传统高锰钢韧性不足的缺陷,有效延长了耐磨配件的使用寿命。

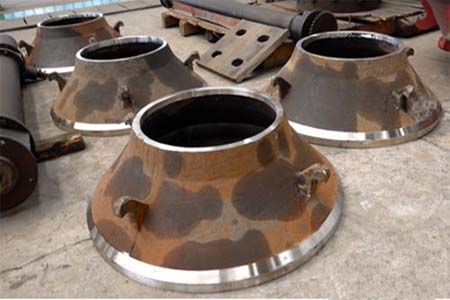

锰18(Mn18)轧臼壁破碎壁

尤其是标准型的Mn18高锰钢轧臼壁,含锰和含碳量高;钢的铸态组织为奥氏体及碳化物,经1050℃水韧处理,大部分碳化物固溶于奥氏体中。

性能特点

性价比高

性价比高,使用新型复合轧臼壁、破碎壁可减少一半以上铸件磨损投资成本

质量更好

表面光洁,无粘砂、夹砂、气孔、缩孔等铸造缺陷。内在质量高,具有较好的抗强载荷高周次冲击、磨擦、挤压、剪切等能力

应用广泛

用领域广,新型复合轧臼壁、破碎壁被广泛应用于破碎铁矿石、有色金属矿石、花岗岩、石英岩、鹅卵石等

寿命更长

新型复合轧臼壁、破碎壁采用新型复合材料铸造而成,使用寿命长,是普通轧臼壁的1-3倍

技术参数

牌号/元素

化学成分(质量分数)(%)

C

Mn

Si

S

P

Cr

ZGMnl3-3

0.90~1.30

11.00~14.00

0.30~0.80

0.05

0.08





ZGMnl3-4

0.90~1.20

11.00~14.00

0.30~0.80

0.05

0.07





ZGMnl3Cr

1.05~1.35

11.00~14.00

0.30~1.00

0.05

0.07

0.30~0.75

ZGMnl3Cr2

1.05~1.35

11.00~14.00

0.30~1.00

0.04

0.07

1.50~2.50
