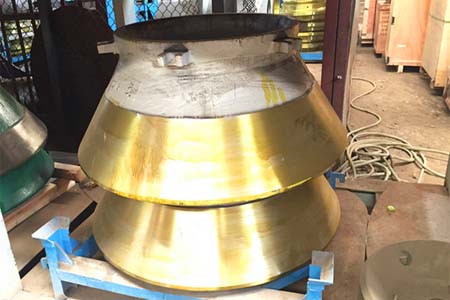

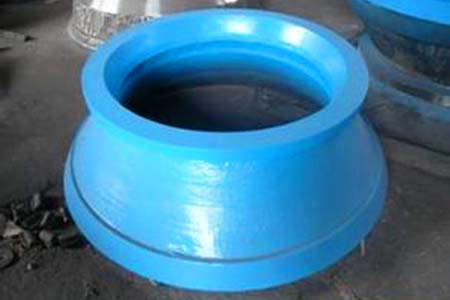

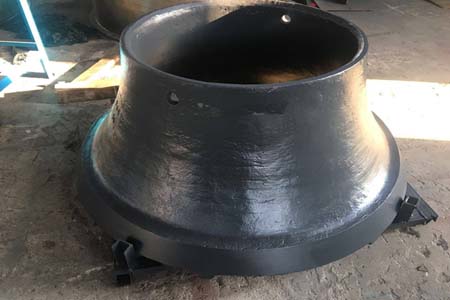

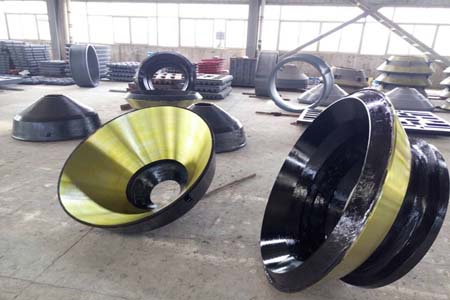

HP200圆锥轧臼壁

常用别名:

轧臼壁,破碎壁,动锥衬板,定锥衬板,圆锥破配件,美卓圆锥破碎机配件

主要材质:

高锰钢,锰铬合金(Mn13,Mn13Cr2,Mn18,Mn18Cr2)

制造工艺:

V法,消失模,水玻璃砂型铸造

适用物料:

河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、辉绿岩、铁矿、金矿、铜矿等。

应用范围:

砂石料场、混凝土搅拌站、干粉砂浆、电厂脱硫、石英砂等。

产品特色:

支持来图来样加工或者现场绘制,按需定制

咨询产品 索取报价
您也可以通过电话联系我们  0313-4235522 或者 13833335917

产品介绍

      轧臼壁是圆锥破碎机的重要配件,与机架、水平轴、动锥体、平衡轮、偏心套、下破碎壁、液力偶合器、润滑系统、液压系统、控制系统共同构成圆锥破碎机。也叫做:破碎壁、定锥衬板、圆锥破衬板、圆锥式破碎机衬板、静锥、定锥、破碎板。

      轧臼壁是和破碎壁是在圆锥破中一起运转工作对物料进行破碎的主要部件,因为是固定不动的所以又叫做定锥。圆锥破在运作的时候,破碎壁就会做轨迹运动,和轧臼壁的距离时而靠近时而远离,达到挤压破碎物料,部分物料会从开边排料口排出。轧臼壁有U形螺钉把在调整环上,两者之间注入锌合金,使之紧密结合,新安装或更换轧臼壁时,在工作6~8小时后,应检查 其紧固情况,并再次拧紧U形螺钉。

      在圆锥破碎机的工作过程中,电动机通过传动装置带动偏心套旋转,动锥在偏心轴套的迫动下做旋转摆动,动锥靠近静锥的区段即成为破碎腔,物料受到动锥和静锥的多次挤压和撞击而破碎。动锥离开该区段时,该处已破碎至要求粒度的物料在自身重力作用下下落,从锥底排出。待破碎物料从圆锥式破碎机的进料口装入。

配件特点

      1、新型复合轧臼壁、破碎壁采用新型复合材料铸造而成,使用寿命长,是普通轧臼壁的三倍;

      2、强耐磨性,新型复合轧臼壁、破碎壁能适应工矿条件极端恶劣、磨蚀性强、生产强度大的生产环境适宜破碎材硬质、强磨蚀性的物料;

      3、性价比高,使用新型复合轧臼壁、破碎壁新可减少一半以上铸件磨损投资成本;

      4、应用领域广,新型复合轧臼壁、破碎壁被广泛应用于破碎铁矿石、有色金属矿石、花岗岩、石英岩、鹅卵石等。

性能特点

性价比高

性价比高,使用新型复合轧臼壁、破碎壁可减少一半以上铸件磨损投资成本

质量更好

表面光洁,无粘砂、夹砂、气孔、缩孔等铸造缺陷。内在质量高,具有较好的抗强载荷高周次冲击、磨擦、挤压、剪切等能力

应用广泛

用领域广,新型复合轧臼壁、破碎壁被广泛应用于破碎铁矿石、有色金属矿石、花岗岩、石英岩、鹅卵石等

寿命更长

新型复合轧臼壁、破碎壁采用新型复合材料铸造而成,使用寿命长,是普通轧臼壁的1-3倍

技术参数

牌号/元素

化学成分(质量分数)()

C

Mn

Si

S

P

Cr

ZGMnl3-3

0.901.30

11.0014.00

0.300.80

0.05

0.08



ZGMnl3-4

0.901.20

11.0014.00

0.300.80

0.05

0.07



ZGMnl3Cr

1.051.35

11.0014.00

0.301.00

0.05

0.07

0.300.75

ZGMnl3Cr2

1.051.35

11.0014.00

0.301.00

0.04

0.07

1.502.50
